По умолчанию Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Итак, перечитав все темы форума, связанные с оптитроном, понял,что ничего сложного в установке нет. Решил ставить и себе. Купил его тут же, на форуме, вот в этой теме: viewtopic.php?f=7&t=73382.(Порядочный человек продавец, через неделю, после перевода денег оптитрон был уже у меня(я сам из Красноярска, а панель пришла из Владивостока)). Вся информация, по установке оптитрона разбросана по форуму в нескольких темах с огромным количеством флуда. Создавая эту тему, я постараюсь подытожить здесь всю информацию. Итак ПОЕХАЛИ!

У всех, кто хочет поставить себе оптитрон, возникают одни и те же вопросы, а именно:
1. Подойдет ли ХХХХ оптитрон для моего мотора/автомобиля?
2. Поставил оптитрон, стрелка тахометра прыгает,как исправить?
3. Не горит/не работает режим коробки ECT/PWR, как исправить?
4. Не работает тахометр/спидометр или/и обороты двигателя плавают или/и скорости переключаются не так, как нужно! Помогите, что мне делать теперь?
5. Я купил оптитрон с отобращением скоростей змейкой, селектор переключения у меня простой, а "3" при включении O/D OFF не горит, хочу чтобы горела!Как сделать?
6. Не горит лампочка зарядки аккумулятора, как исправить?

Вроде бы все, постараюсь ответить на все вопросы максимально подробно!

Ответы:
1. Лучше всего ставить панель приборов от машины с таким же объемом двигателя, как и у вас. Например,
-если мотор 2.0, то лучше поставить от 2.0
-если 2.5, то от 2.5
-если у Вас Tourer_V, то от Tourer_V
-насчет 1.8, честно говоря не знаю. Но думаю,что тоже от 1.8

НО бывает так, что тяжело или не получается найти панель от такого же двигателя, тогда можно поставить от другого мотора. Просто придется немного подогнать(подделать ее) под свой. В частности, при несовпадении по моторам оптитрона обязательно будет неправильно работать тахометр, но это поправимо. А в случае установки на Tourer_V панели приборов от атмосферника, придется повозиться гораздо больше, чем в предыдущем случае. Обладателям Tourer_V я б так делать не советовал, придется впаивать не один диод, ИМХО проще все таки будет от турбы найти. Ниже приведены схемы Tourer_V и атмосферника, видно, что они отличаются, и придется повозиться, чтоб поставить себе.



2. Исправляется все очень просто. В разрыв провода, идущего на тахометр, впаивается диод или припаевается непосредственно на саму плату:

подробнее об этом - http://www.tourerv.ru/forum/viewtopic.php?f=13&t=24821


3. Эта проблема встречается почти у всех. Но нельзя на нее забивать! Это вовсе не неподключенный PWR или сгоревшая лампочка, PWR как раз работает, причем ВСЕГДА. Т.е. коробка всегда в спорт.режиме работает(скорости переключаются на бо'льших оборотах, и, соответсвенно, расход бензина увеличивается) Исправляем данную проблему очень просто - разрезаем общий провод на схеме и припаиваем проводок от лампы на контакт GND(земля). Делается все за минуту. После этого все должно работать нормальтно.

подробнее об этом тут: http://www.tourerv.ru/forum/viewtopic.p ... ht=#450506


4. Что-то напутали с подключением проводов, если до установки оптитрона все работало нормально. Или неисправна сама панель приборов( и такие случаи были). Нужно перепроверить все подключения и, если все правильно подключено, то попробовать поставить другую панель.


5 Чтоб горела "3", на панель придется припаять 5-и контактное нормально замкнутое реле по следующей схеме:




6. Вот на этот вопрос на форуме однозначного ответа нет, у кого-то горит, а кого-то нет. Лично у меня горела, как повезет.


Отдельное спасибо за труд форумчанинам: Тук Тук, DrBarlog и DiMark, без чьего участия не были бы решины возможные проблемы с установкой! и да простят они меня за то, что использовал тут их фотографии.

Итак с теорией вроед бы разобрались, перейдем к практике:

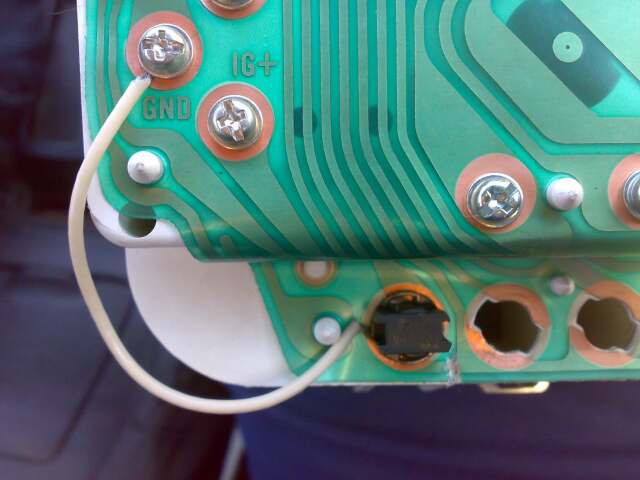

Весь процесс установки описан в комментариях к фотографиям!
Миниатюры
Нажмите на изображение для увеличения
Название: SS852281.JPG
Просмотров: 24178
Размер:	174.4 Кб
ID:	164656   Нажмите на изображение для увеличения
Название: SS852283.JPG
Просмотров: 23793
Размер:	192.2 Кб
ID:	164657   Нажмите на изображение для увеличения
Название: SS852291.JPG
Просмотров: 23617
Размер:	177.1 Кб
ID:	164665   Нажмите на изображение для увеличения
Название: SS852293.JPG
Просмотров: 23854
Размер:	177.9 Кб
ID:	164670

Нажмите на изображение для увеличения
Название: SS852296.JPG
Просмотров: 23522
Размер:	180.2 Кб
ID:	164671   Нажмите на изображение для увеличения
Название: SS852297.JPG
Просмотров: 23439
Размер:	165.4 Кб
ID:	164672   Нажмите на изображение для увеличения
Название: SS852298.JPG
Просмотров: 23344
Размер:	193.6 Кб
ID:	164673   Нажмите на изображение для увеличения
Название: SS852299.JPG
Просмотров: 23573
Размер:	174.7 Кб
ID:	164674

Нажмите на изображение для увеличения
Название: SS852301.JPG
Просмотров: 27007
Размер:	173.3 Кб
ID:	164675   Нажмите на изображение для увеличения
Название: SS852303.JPG
Просмотров: 23724
Размер:	152.8 Кб
ID:	164678   Нажмите на изображение для увеличения
Название: SS852341.JPG
Просмотров: 25402
Размер:	154.0 Кб
ID:	164680
Вложения
Тип файла: doc распиновка для установки оптитрона в 90 кузов. (для черно-белой печати).doc (45.5 Кб, 7239 просмотров)
__________________
[s:2e4djdp8]Маrk II GX90 1G-FE[/s:2e4djdp8]
Mark II Tourer S черный 90 - продам http://www.24auto.ru/board/cars/541294/
tarasov вне форума   Ответить с цитированием
Старый 04.11.2010, 12:09   #2
OlegAtor1982
OlegAtor1982 вне форума
Местный

Аватар для OlegAtor1982
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Отлично,вот это действительно в ФАК!!!
Автор молодец,собрал все в одно место и упорядочил.
__________________
Toyota Cresta Suffire LX-90
OlegAtor1982 вне форума   Ответить с цитированием
Старый 05.11.2010, 17:35   #3
torreto
torreto вне форума
Специалист

Аватар для torreto
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

пацаны киньте пожалусто распиновку цифровой приборки с 90 кузова!
очень надо!!!

буду свапить приборку: марк jzx91 с 2jz-ge
убираю цифровую приборку, и в замен её ставлю стрелочную приборку TRD с 90 кузова. (дополнительно были купленны фишки с tourerV jzx90)
вот и нужна распиновка.....
__________________
Mark II jzx181 МТ
маркообразные форева!
torreto вне форума   Ответить с цитированием
Старый 06.11.2010, 02:29   #4
tarasov TC
tarasov вне форума
Местный

Аватар для tarasov
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

в какую машину-то ставить будешь? в 90-ый или 100 кузов?
тут http://tourerv.ru/?show=articles&view=25 и тут http://tourerv.ru/?show=articles&view=43 посмотри, может че полезное и выудишь оттуда

Добавлено спустя 56 секунд:
OlegAtor1982
ну спасибо, хоть не зря писал! может кому и поможет
__________________
[s:2e4djdp8]Маrk II GX90 1G-FE[/s:2e4djdp8]
Mark II Tourer S черный 90 - продам http://www.24auto.ru/board/cars/541294/
tarasov вне форума   Ответить с цитированием
Старый 06.11.2010, 06:29   #5
torreto
torreto вне форума
Специалист

Аватар для torreto
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

tarasov

ставит буду всё в 90 кузов.
и приборки обе с 90 кузова.

эти статьи есть у меня, я их прочитал уже.
там цифрова с 100 кузова у меня с 90. они отличаются.

Вавлуха, а тему написал отлично. красавчиГ!
__________________
Mark II jzx181 МТ
маркообразные форева!
torreto вне форума   Ответить с цитированием
Старый 06.11.2010, 09:35   #6
tarasov TC
tarasov вне форума
Местный

Аватар для tarasov
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

torreto
http://tourerv.ru/?show=articles&view=25 - вот эта статья как раз для тебя. Там автор по-моему сначала не фотал просто весь процесс и фоты левые добавил.
Объясню почему я так думаю:
1 откручивает в самом начале цифровую панель 90-ого кузова (у меня была именно такая в старом Марке)
2 Когда фишки фотает, то распиновка на них стандартная стоит, т.е. провода как с завода изготовителя
3 Потом сфотан левый одельно лежащий оптитрон с уже подключенными фишками, т.е чтоб его так сфотать нужно провода просто вырезать из авто
4 и наконец, в результате получается,что стоит цифровая приборная панель именно с 90 кузова, а не "там цифрова с 100 кузова у меня с 90" (у меня такая была)
torreto, тебе теперь эту статью наоборот нужно сделать, как я понял
__________________
[s:2e4djdp8]Маrk II GX90 1G-FE[/s:2e4djdp8]
Mark II Tourer S черный 90 - продам http://www.24auto.ru/board/cars/541294/
tarasov вне форума   Ответить с цитированием
Старый 06.11.2010, 17:51   #7
torreto
torreto вне форума
Специалист

Аватар для torreto
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

tarasov
Павлуха, спасиб!
пошёл почитаю.

думаю придётся позаниматся секасом с проводочками ))))
__________________
Mark II jzx181 МТ
маркообразные форева!
torreto вне форума   Ответить с цитированием
Старый 06.11.2010, 18:40   #8
tarasov TC
tarasov вне форума
Местный

Аватар для tarasov
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

torreto
да не за что!
очень такой хороший секас у тебя скоро будет)
__________________
[s:2e4djdp8]Маrk II GX90 1G-FE[/s:2e4djdp8]
Mark II Tourer S черный 90 - продам http://www.24auto.ru/board/cars/541294/
tarasov вне форума   Ответить с цитированием
Старый 06.11.2010, 19:03   #9
torreto
torreto вне форума
Специалист

Аватар для torreto
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

прочитал.
дошло! ))))
всё понял, куда чего.
__________________
Mark II jzx181 МТ
маркообразные форева!
torreto вне форума   Ответить с цитированием
Старый 07.11.2010, 09:03   #10
deggede
deggede вне форума
Новичок

По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Только что то не понял, 100 панель встанет на нижние места (под болты) без переделки а верхние колхозить надо бедт - так? Зазоры по краям какие?, сотая панель вроде белее пакатая, на фотках руль закрывает, можно сбоку посмотреть как сиё вглядит
deggede вне форума   Ответить с цитированием
Старый 07.11.2010, 12:01   #11
tarasov TC
tarasov вне форума
Местный

Аватар для tarasov
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

deggede
все крепят либо за верхние, либо за нижние. Если за нижние крепить, то нормально панель ставится, но щели больше получаются. Если хочешь щели поменьше, то крепи за верхние, только нужно будет проставочку под левое ухо засунуть, потому что оно не достает по-другому до крепления. Если не забуду - сфотаю щели. На них как то пофиг, если честно. Если не присматриваться специально, то не видно их
__________________
[s:2e4djdp8]Маrk II GX90 1G-FE[/s:2e4djdp8]
Mark II Tourer S черный 90 - продам http://www.24auto.ru/board/cars/541294/
tarasov вне форума   Ответить с цитированием
Старый 12.11.2010, 17:22   #12
OlegAtor1982
OlegAtor1982 вне форума
Местный

Аватар для OlegAtor1982
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

deggede
Щели видишь сразу после замены,и то только потому что знаешь как стояла родная приборка.
Поверь через пару дней привыкнешь и даже замечать не будешь

Для человека который не видел как стояла старая то вообще все пучком,и никаких щелей никто не замечает
__________________
Toyota Cresta Suffire LX-90
OlegAtor1982 вне форума   Ответить с цитированием
Старый 14.11.2010, 05:37   #13
tomniy
tomniy вне форума
Знаток

Аватар для tomniy
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Цитата:
-насчет 1.8, честно говоря не знаю. Но думаю,что тоже от 1.8
у 1,8 в сотом кузове комбинация приборов такая же как на 90 кузове, не оптитрон
__________________
Mark II GX-100 Grande 2.0 1996 был.
Mark II GX-110 Grande Regalia 2003
tomniy вне форума   Ответить с цитированием
Старый 15.11.2010, 05:40   #14
tarasov TC
tarasov вне форума
Местный

Аватар для tarasov
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Цитата:
Сообщение от tomniy
Цитата:
-насчет 1.8, честно говоря не знаю. Но думаю,что тоже от 1.8
у 1,8 в сотом кузове комбинация приборов такая же как на 90 кузове, не оптитрон
уу... че-то их совсем обделили
__________________
[s:2e4djdp8]Маrk II GX90 1G-FE[/s:2e4djdp8]
Mark II Tourer S черный 90 - продам http://www.24auto.ru/board/cars/541294/
tarasov вне форума   Ответить с цитированием
Старый 08.04.2011, 09:14   #15
Kumicho
Kumicho вне форума
Новичок


Аватар для Kumicho
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Поставил оптитрон, работат всё нормально кроме тахометра.. Впаял диод проблема не решилась... Тут заметил что на тахометре всего 6000 оборотов, красная зона на 4000 ... Мне продали панель от дизеля ? Можно решить проблему с тахометром ?
Kumicho вне форума   Ответить с цитированием
Старый 08.04.2011, 21:36   #16
OlegAtor1982
OlegAtor1982 вне форума
Местный

Аватар для OlegAtor1982
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Цитата:
Сообщение от Kumicho
Поставил оптитрон, работат всё нормально кроме тахометра.. Впаял диод проблема не решилась... Тут заметил что на тахометре всего 6000 оборотов, красная зона на 4000 ... Мне продали панель от дизеля ? Можно решить проблему с тахометром ?
Давай меняться,я очень долго искал прибрку от дизеля так и не нашел(((
Щас стоит от бензинки,тахо ваще погоду показывает.

Тахо у бенза и дизеля разные,разные идут сигналы,запаришся делать если это вообше возможно
__________________
Toyota Cresta Suffire LX-90
OlegAtor1982 вне форума   Ответить с цитированием
Старый 10.04.2011, 12:31   #17
Kumicho
Kumicho вне форума
Новичок


Аватар для Kumicho
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Съездил поменял на бензинку ... Всё заработало)
Kumicho вне форума   Ответить с цитированием
Старый 11.04.2011, 03:48   #18
OlegAtor1982
OlegAtor1982 вне форума
Местный

Аватар для OlegAtor1982
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Цитата:
Сообщение от Kumicho
Съездил поменял на бензинку ... Всё заработало)
Ты в контрактных покупал?
Дружище а можешь его купить и мне выслать?
__________________
Toyota Cresta Suffire LX-90
OlegAtor1982 вне форума   Ответить с цитированием
Старый 11.04.2011, 06:12   #19
Енот 1
Енот 1 вне форума
Пользователь

Аватар для Енот 1
По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Вот он эта щель, при креплении на нижние ушки.
А по поводу 1,8 двигателя , как у меня, колличество цилиндров 4 и тахометр брешит на 33% занижая обороты.
Пока смирился, в планах бортовик поставить, а может и ну его....
Миниатюры
Нажмите на изображение для увеличения
Название: IMAG0855.jpg
Просмотров: 22411
Размер:	113.3 Кб
ID:	189158   Нажмите на изображение для увеличения
Название: IMAG0854.jpg
Просмотров: 22175
Размер:	106.2 Кб
ID:	189159
__________________
MARK 2 1994г кузов sx90 пихло 4S-FE
Енот 1 вне форума   Ответить с цитированием
Старый 11.04.2011, 15:12   #20
jti071
jti071 вне форума
Новичок

По умолчанию Re: Оптитрон. FAQ и подробный фотоотчет об установке в 90-ый 0

Все отлично, Автор молодец все подробно описал,вот только про датчик в бак я ничего не нашел!!!!или его менять не нужно?
jti071 вне форума   Ответить с цитированием
Ответ

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Подробный отчет по замене ГРМ на MarkII tourerV ТТ (В FAQ-е) Markoobraznый Двигатель 56 25.02.2015 03:18
Оптитрон А/Т в М/Т sanekvlas Модификация внешнего вида и интерьера, облегчение и усиление кузова 2 06.11.2013 16:16
Подробный свап 1G-F --> 1JZ-GTE Сашка_GX90 Модификация и свап двигателя 13 07.09.2012 07:34
фотоотчет по установке билинз в 100 марк dirikus Электрооборудование кузова 40 18.10.2011 23:06
фотоотчет об установке обогрева зеркал на 100-м кузове Rozenbom Электрооборудование кузова 11 22.10.2009 12:12
